04.01.12 Výstavba foliového bazénu

Výstavba foliového bazénu

V tomto článku vás chceme seznámit s kompletní výstavbou bazénu od prvního nápadu investora pořídit si bazén, až po kompletně dokončený bazén se zastřešením. Jedná se o stavbu bazénu z roku 2011, která byla provedená komplet firmou Eshop-bazény.cz, kdy doba výstavby od zahájení výkopových prací po konečné osazení bazénového zastřešení byla 2,5 měsíce. Investor měl před zahájením stavby bazénu rámcovou představu o typech bazénů a možnostech jejich vybavení, v konečné fázi se rozhodl pro betonový bazén tvořený skeletem ze ztraceného bednění s povrchovou úpravou pomocí těžké bazénové folie. K tomuto rozhodnutí ho vedly zejména reference na podobně realizované fóliové bazény, jejich životnost a možnost téměř libovolného tvarového přizpůsobení bazénu vyvařeného těžkou bazénovou fólií.


Zadání
Rodinný bazén 8x4m se schodištěm, zakrytý posuvným bazénovým zastřešením s podchodnou výškou, automatická písková filtrace, bezchlorová úprava vody, ohřev vody v bazénu, protiproud pro polohové plavání a masáž, osvětlení bazénu, podvodní lavice pro odpočinek, automatický čistič pro údržbu bazénu.

Konstrukce bazénu
Jako konstrukce bazénu byl zvolen betonový armovaný skelet tvořený z polystyrenových dutých bloků Termomur (ztraceného bednění) s povrchovou úpravou těžkou bazénovou fólií Elbe v modré barvě. Těžká bazénová folie se svařuje přímo na místě z pásů o šířce 1,65m nebo 2,05m. Nespornou výhodou těžké bazénové folie je rozmanitost barev a dekorů a tvarová rozmanitost bazénů. Použití těžké bazénové folie a umožňuje prakticky neomezenou volbu tvarů bazénů a tvarovou rozmanitost prvků v bazénu, jako schodiště, lavice. Šikmé plochy atd. Pokud je pokládka, svaření, těžké bazénové folie precizně provedeno je zaručena dlouhá životnost a bezúdržbovost a tím i bezstarostnost při údržbě bazénové vany. V současné době jsou dostupné na našem trhu značky několik předních výrobců těžké bazénové folie mezi které patří folie DLW delifol, folie Alkorplan, Cefil, německý výrobce Elbe a český výrobce bazénové folie Fatrafol. Všichni výrobci nabízejí těžkou bazénovou folii v několika barevných variantách a dekorech (mramor, mozaika) se sílou 1,5mm a v rolích o šířce nejčastěji 1,65m a 2,0m pro bazény s hloubkou do 1,5m a nad 1,5m. Všechny bazénové folie jsou vyrobeny z měkčeného PVC s armovací vložkou, která zabraňuje tvarovým změnám folie a zvyšuje pevnost folie. Folie pro bazény jsou opatřené ochrannou protiplísňovou vrstvou, UV stabilizací pro stálost barvy a jsou odolné působení chlorové vody. Výběr konkrétní značky těžké bazénové folie závisí na vkusu zákazníka, popřípadě dobré referenci a bývá poměrem mezi cenou bazénové folie a jejím barevným provedením.

Výška bazénu
Výška bazénu byla zvolena 150 cm i přes to, že v rodině jsou malé děti, které jsou ještě neplavci a tato výška pro ně není ideální. Rodina počítá s tím, že v přítomnosti dětí v bazénu bude nutný dozor dospělého a zvolila výšku 150 cm jako optimální pro využití pro dospělé osoby. Vzhledem k tomu, že bazén bude zastřešen s uzamykatelným zastřešením je dostatečně zabezpečen vstup do bazénu, tak aby děti nemohli sami bazén používat. Nejčastěji se bazény vyrábí ve výšce 120 nebo 150 cm, kdy v závislosti na osazení skimmeru (sběrného otvoru pro odtok bazénové vody) je reálná hladina vody o cca 10-15 cm nižší, tedy cca 135cm pro výšku bazénu 150 cm a 105 cm pro výšku bazénu 120 cm.

Umístění bazénu
Umístění bazénu bylo zvoleno logicky za domem v klidové části zahrady se vstupem orientovaným poblíž zadního vstupu z domu na zahradu. Tvar bazénu byl vybrán klasický obdélník bez zaoblených rohů, který je jednak čistým elegantním řešením a jednak vhodně zapadl do obdobně čtvercově a obdélníkově řešeného uspořádání zahrady (existující živý plot, obdélníková pergola). Bazén se nepochybně stal novou dominantou zahrady a spolu se zahradním sezením, ohništěm a otevřeným krbem slouží k trávení volných chvil rodiny.

Vstup do bazénu, odpočinková lavice
Vstup do bazénu byl řešen širokým sestupným schodištěm se stupni s protiskluzovou fólií , které slouží pohodlnému vstupu do bazénu a je možné ho zároveň využít k sezení a odpočinku ve vodě. Pro bezpečný vstup je schodiště osazeno nerezovým madlem uchyceným na obvodu bazénu. Na protilehlé straně bazénu je umístěna lavice, která umožňuje sezení ve vodě pro 2 až 3 osoby. Na stěně lavice jsou umístěny vratné trysky filtračního zařízení, čímž je vytvořen i částečný masážní efekt a lavice slouží i jako masážní lavice pro masáž zad pomocí proudu vody. Nejedná se o klasickou masážní lavici, která vyžaduje vlastní vodní okruh, jiný typ masážních trysek a vzduchování, přesto si majitel tento nápad, „laciné“ masážní a odpočinkové lavice, velice pochvaluje.

Technologie bazénu
Požadavek na provoz bazénu byl co nejmenší nárok na obsluhu zařízení. Bazén je vybaven pískovou filtrací s automatickým provozem pomocí spínacích hodin, která umožňuje přefiltrování objemu bazénu 2x za 12 hodin, což splňuje požadavek na hygienický provoz pro soukromé bazény. Úprava vody v bazénu byla zvolená pomocí UV zářiče, který podstatně snižuje obsah používaného chloru. UV zářič je doplněn o mechanický dávkovač tabletového chloru, který udržuje minimální objem chloru v bazénové vodě. Úprava hodnoty pH je řešena klasickou metodou, měřením vody pomocí tabletového testeru a následného případného dávkování přípravků pH plus nebo pH mínus. Ohřev vody je řešen pomocí 3 ks solárních panelů 3x1,2m, celkem je tedy pro bazén použito 10,8m2 plochy panelů, což spolu se zastřešením bazénu dostačuje pro ohřev vody na požadovaných 28-30 v letním období. Solární panely jsou umístěné na ploché střeše nezastíněné zahradní pergoly, a jsou napojené přímo do okruhu bazénové filtrace pomocí systému „by-pass“ kde je uzavřením ventilu voda z bazénu čerpána přes solární panely, nebo naopak otevřením ventilu je odbočka odpojena a voda proudí přímo do bazénu bez nahřátí. Zejména v měsících plného léta musí být solární panely odpojeny z důvody přílišného natopení bazénové vody. Uzavřené zastřešení bazénu dokáže udržet nahřátou vodu na 28-30 C a teplota vzduchu uvnitř uzavřeného bazénového zastřešení dosahuje teplot 50-60 C. Dalším technologickým prvkem v bazénu je vestavěný protiproudem s přídržným madlem, regulací vzduchu a regulací intenzity proudu. Čerpadlo protiproudu je umístěnu v samostatné jímce přiléhající ke stěně bazénu. Provoz protiproudu je ovládán pneumatickým tlačítkem přímo z vnitřní strany bazénu. V podélné stěně bazénu jsou umístěny 2 ks podhladinových světel o výkonu 300W. Světla jsou napájena bezpečnostním napětím 12V přes transformátor umístěný ve strojovně technologie. Strojovna technologie je umístěná v suterénu domu, pod úrovní hladiny bazénu, ve vzdálenosti 7 metrů od bazénu. Umístění technologie v suterénu domu má své výhody v pohodlí pro obsluhu a zařízení je zde chráněno proti vlhkosti a mrazu. Bazén je doplněn o solární sprchu, která je napojená na vodovodní řád a obsahuje zásobník na 30l vody, která je při použití směšována pákovou baterií s chladnou vodu z vodovodního řádu. Odvod vody ze sprchové vaničky je řešen do trativodu. Pro údržbu bazénu byl zvolen poloautomatický čistič s napojením na skimmer bazénu. Čistič je určený pro odsávání nečistot ze dna bazénu při zapnuté filtraci, kdy jsou odsáté nečistoty zachyceny ve filtrační nádobě pískové filtrace a následně pomocí zpětného proplachu odplaveny do odpadu.

Zastřešení bazénu
Zastřešení bazénu bylo vybráno v délce 10m, tak aby byl u vstupu vytvořen dostatečný prostor pro koupající k převlečení a pobytu na okraji bazénu v případě nepříznivého počasí, což byl požadavek investora. Bazénové zastřešení se skládá ze 4 segmentů z nichž největší s podchodnou výškou 195 cm je orientován právě u vstupní části. Jednotlivé segmenty bazénového zastřešení lze odpojit a libovolně posouvat. Pojezdová dráha bazénového zastřešení je prodloužená, tak aby v letních měsících mohlo být zastřešení kompletně odsunuto mimo bazén. Zastřešení bazénu spolu s ohřevem bazénové vody pomocí solárních panelů se jeví jako ideální pro udržení teploty bazénové vody.

Okolí bazénu
Jako ukončovací prvek bazénu byl zvolen profilovaný bazénový lem v pískové barvě. Jedná se o bazénový lem vyrobený z vibrovaného betonu a nejde o imitaci pískovce. Výhodou tohoto bazénového lemu je jeho příjemný povrch a nenasákavost, kdy není nutná dodatečná impregnace na zimní období. Okolí bazénu bylo upraveno probarvovanou betonovou zámkovou dlažbou položenou na betonový základ.



Postup výstavby

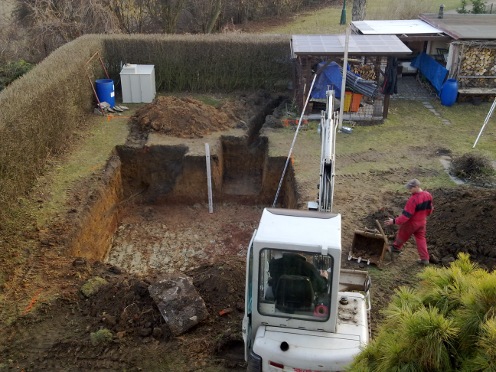

Zvolený prostor pro budoucí bazén a výkop jámy pro bazén a plastovou jímku kde je umístěné čerpadlo protiproudu.

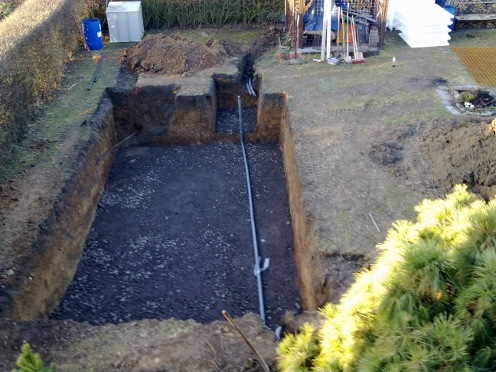

Podkladní štěrk a rozvod potrubí bazénového okruhu.

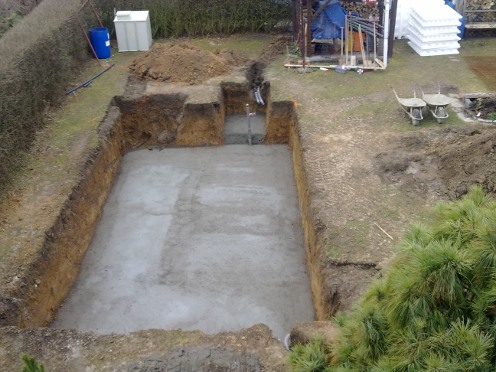

Betonáž základové desky, která musí být co nejrovnější vzhledem k tomu, že těžká bazénová folie leží přímo na betonové desce a je oddělena pouze geotextilní podložkou. V případě nerovností desky by mohlo dojít k poškození bazénové folie, nebo prorýsování nerovností při zatížení folie napuštěnou vodou.

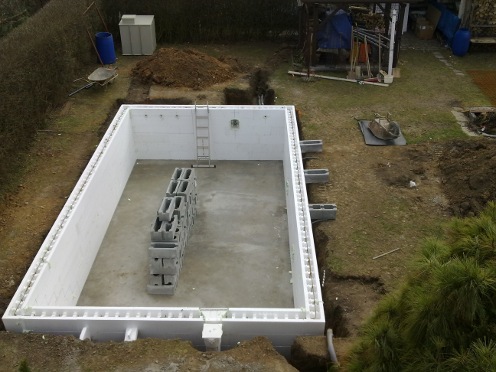

Pro výstavbu stěn bylo použito ztracené bednění pro bazény Thermomur s rozměry 120x25x25cm. Jedná se o polystyrenové duté tvárnice, které jsou vybavené zámky pro jednoduché a přesné vyskládání. K výhodám polysternových bloků patří jejich nízká hmotnost a opracovatelnost, čímž dovolují jednoduchou manipulaci a osazení prostupů (trysek, skimeru atd), slouží zároveň jako izolační vrstva. Díky přesnosti výstavby není nutná jednolitá dodatečné stěrkování stěn s perlinkou.

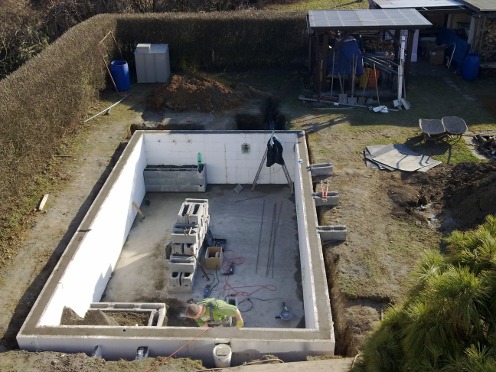

Při výstavbě se bloky Thermomur armují jak vodorovně, tak svisle s provázáním do základové desky a následně se bloky vylijí betonovou směsí. Před vylitím se osadí všechny bazénové prostupy.

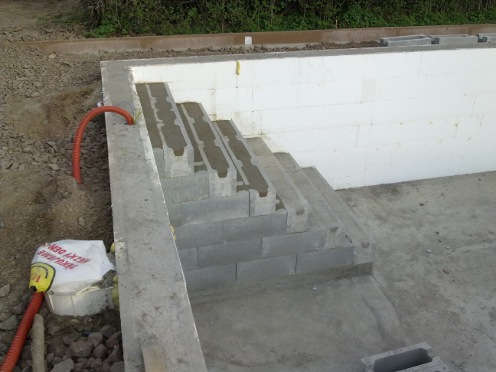

Po vylití ztraceného bednění pro bazény Thermomur betonem se vystavělo sestupné schodiště a odpočinková lavice, tentokrát z klasických KB bloků a opět došlo k jejich vylití betonem.

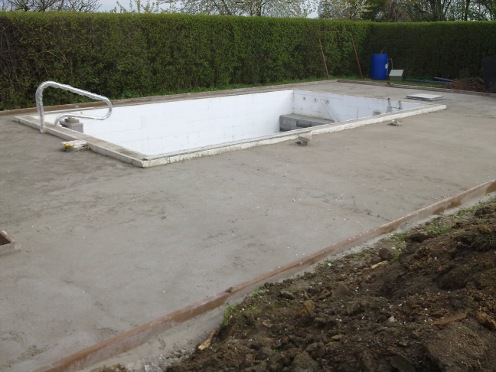

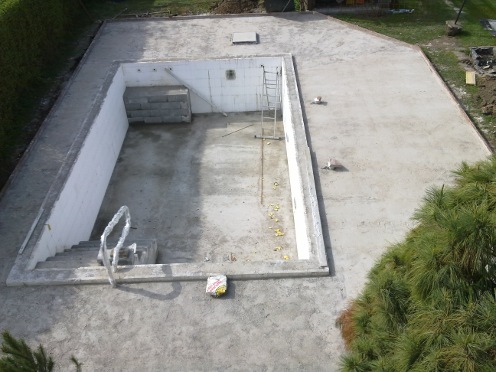

Dokončená betonáž bazénové vany včetně podkladních betonů pro dlažby.

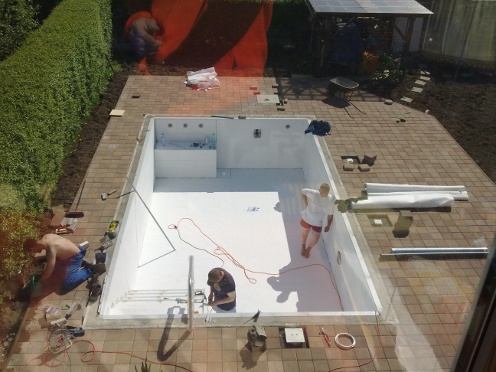

Před vyvařením bazénu těžkou bazénovou folií byly stěny a dno bazény potaženy geotextilní podložkou o gramáži 500 g/m2. Geotextilní podložka slouží jednak jako ochrana pro těžkou bazénovou folii a jednak jako vyrovnávací vrstva, která skryje jemné nerovnosti na stěnách a dně bazénu, které by neměly být větší než v jednotkách milimetrů. Následně byl po obvodu bazénu a na všech hranách schodiště a lavice připevněn pomocí nýtů kotvící poplastovaný plechový L-profil pro uchycení těžké bazénové folie. Současně došlo k pokládce dlažby v okolí bazénu.


Vyvaření bazénu bylo provedeno těžkou bazénovou fólií Elbe v modré barvě se schodišťovými stupni v barvě světle modrá pro kontrastní odlišení. Těžká bazénová folie se dodává v rolích o šíře 1,65 nebo 2,00 m, kterou lze vhodně kombinovat, tak, aby v bazénu vzniklo co nejméně svárů folie, které můžou být jednak potencionálním zdrojem úniku vody, jednak příliš mnoho svárů nepůsobí esteticky dobře. Na trhu existuje několik hlavních výrobců bazénové folie mezi něž patří Alkorplan, Cefil, DLW delifol, Fatrafol a Cefil. Každý výrobce nabízí svojí barevnou škálu bazénových folií a dekorů a zákazník má tedy možnost dostatečné volby. Folii se vyrábí o síle 1,5mm a jsou vyztužené armovací mrížkou, která zaručuje pevnost a tvarovou stálost folie. Všechny těžké bazénové folie jsou vyráběné s UV stabilizací s přidanou složkou proti působení bakterií.

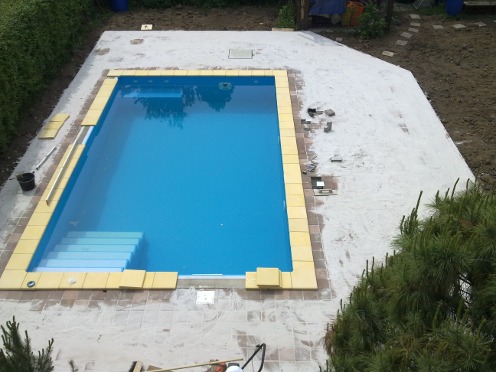

Napuštění bazénu, pokládka bazénového lemu, spárování dlažby pískem

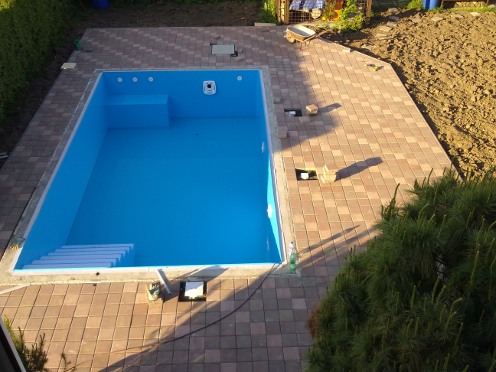

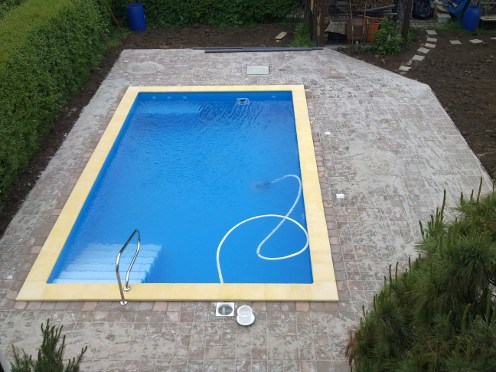

Dokončený bazén před jeho zastřešením s poloautomatickým čističem, který je určený pro odsávání napadaných nečistot do pískové filtrace.

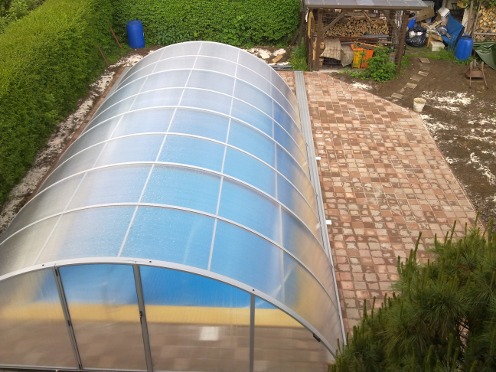

Bazén po montáži zastřešení, které bylo zvolené tak, aby u vchodové části vznikl prostor pro pobyt osob v případě nepříznivého počasí.

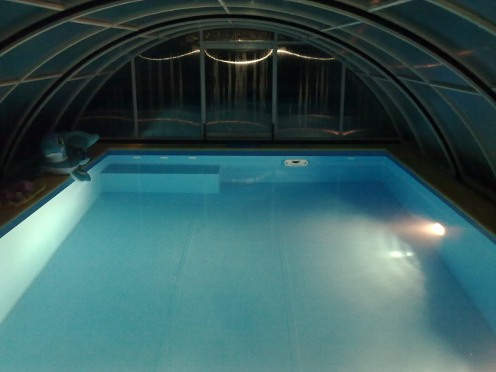

Noční pohled na bazén osvícený podhladinovými světly.
