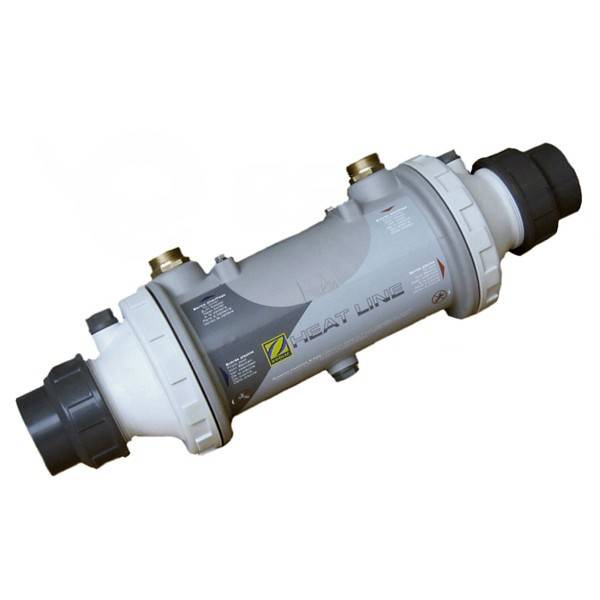

Výměníkový ohřev bazénu je vyroben z odolného polyamidu s vnitřními trubičkami z titanu. Díky domu jej lze použít i pro bazény se slanou vodou. Uvnitř trubiček protéká bazénová voda, okolo trubiček pak voda z tepelného zdroje. Připojení do bazénového okruhu pomocí plastových šroubení 63 mm s dodávanou redukcí na PVC potrubí 50 mm.
Vhodný pro ohřev vody v bazénech a vířivkách. Tepelný výměník lze připojit do topného okruhu kotle, tepelného čerpadla a solárních kolektorů.
Použití:
Pro bazény se slanou vodou
Pro venkovní i vnitřní bazény s pískovou filtrací
Zapojení výměníku Zodiac do filtračního a topného okruhu
Pro zapojení do sekundárního okruhu s bazénovou vodou slouží PVC šroubení 63 mm. Do něj je třeba vlepit PVC trubku 63 mm. Pro připojení na 50 mm potrubí stačí do šroubení vlepit dodávanou redukci.
Pro zapojení primárního okruhu s topnou vodou slouží vnější 1" závit. Součástí balení je i mosazná zpětná klapka na vstup topné vody.
Dodávka tepelného výměníku Zodiac titan obsahuje:
Těleso výměníku
2 kusy šroubení PVC 63 mm
2 kusy těsnění
2 kusy PVC redukce 63 / 50 mm
Zpětný ventil topné vody
Technické údaje výměníku Zodiac Heat Line titan 40 kW:
Tepelný výkon: 40 kW při teplotním spádu 90/70 °C
Připojení bazénového okruhu: šroubení 50/63 mm
Průtok bazénové vody: 15 m3/h
Tlaková ztráta bazénové vody: 8 kPa
Připojení topného okruhu: venkovní závit 1"
Maximální tlak: 0,2 MPa
Maximální teplota topné vody: 90°C
Průtok topné vody: 28 l/min
Tlaková ztráta topné vody: 2 kPa
